ABS濾板（塑料濾板模板）ABS整體澆筑濾板簡介
ABS濾板模板使用于整體連續澆筑混凝土制作工藝的濾池配水布?xì)庀到y(tǒng)，從根本上杜絕了小塊預制濾板而產生的接縫不嚴，導致漏砂、翻板等弊病。可調式濾頭的預埋座緊固在整體澆筑模板上的結構形式，在不改變?yōu)V池工藝和結構前提下，可便捷上下調整濾桿的螺紋上口的水平高度，達到布?xì)馀渌鶆虻男Ч２捎矛F(xiàn)場整體連續澆筑混凝土工藝，簡化施工程序，縮短工程周期，降低工程造價，具有顯著的節能增效的經濟效益。
整體澆筑濾板在現場澆筑采用專用ABS塑制模板，與濾池池壁連接為一體并安裝可調式濾頭的整體澆筑鋼筋混凝土濾板。設計在滿足有關標準規定時，尚應按模板模數確定單格濾池長、寬尺寸。

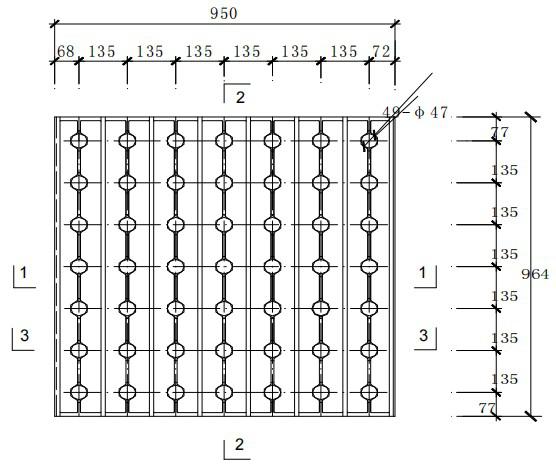

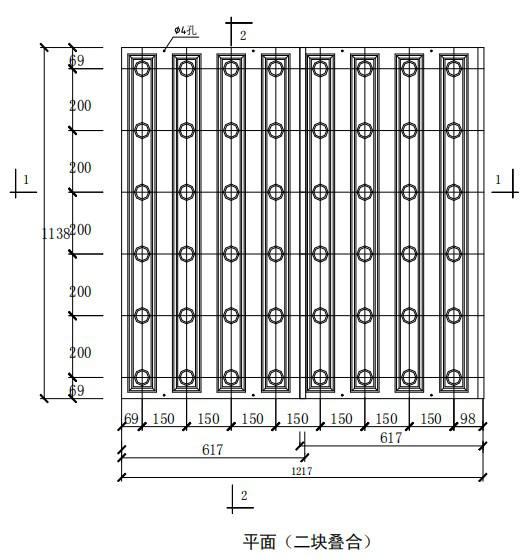

A型模板：單格濾池長度應為1.2m的倍數，寬度為0.6m的倍數，模板具體尺寸如圖：

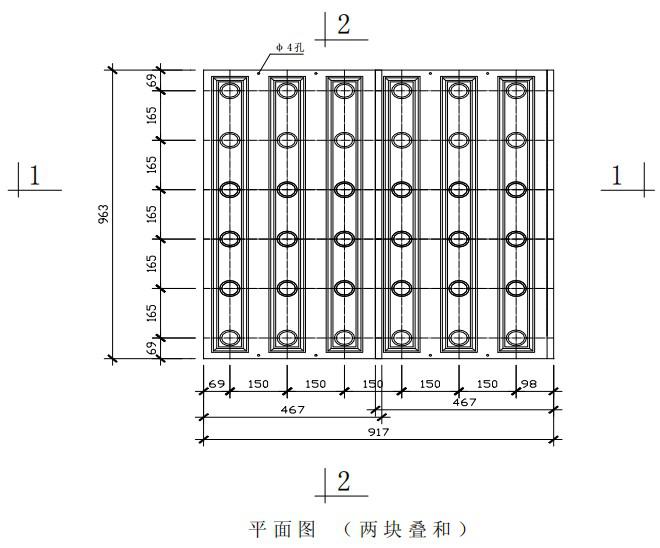

B型模板：單格濾池長度應為1.0m的倍數，寬度為0.45m的倍數，模板具體尺寸如圖：
C型模板：單格濾池長度應為1.0m的倍數，寬度為1.0m的倍數，模板具體尺寸如圖：
⑴、濾板的使用溫度應不大于60℃。
⑵、濾板的工作條件：通常情況下，氣沖強度宜小于20L/ （m2·s）；水沖強度宜小于15L/（m2·s）。
⑶、濾板必須整體澆筑完成，并予震搗均勻、壓實，單格濾池表面水平度誤差應小于±5mm。
A型模板：濾板厚度為200mm,
B型模板：濾板厚度為180mm、
C型模板：濾板厚度為120mm，其承載正向強度不小于80kN/m2反向強度不小于80kN/m 2（改變配筋由設計根據承載強度復核重新配置）。縱向主筋Φ10應埋設在模板凹槽內。橫向主筋Φ12應與濾板支 撐預留鋼筋Φ12焊接。
ABS濾板特點：
1、該濾板質輕強度高,運輸安裝十分方便,其水平度的調節系采用螺紋調節,因此調整范圍大,精度高。對土建的要求不高,因此方便了土建施工,這是混凝土濾板難以達到的。
2、該濾板安裝后,塊與塊之間的接縫設計合理,安裝后整池渾然一體。無須象混凝土濾板必須對接縫進行加工,造成接縫和塊體強度不一樣。
3、該濾板的最大特點是取消了濾梁的阻力,可使反沖水在瞬間達到整池均勻,提高了反沖效率，濾料在反沖回復后達到的平整度,說明了該濾板布水和反沖的均勻性良好，這一點對濾板的運行穩定性十分重要，完全可以取代老式濾頭濾板成為各水廠新建成或改造工程使用的理想產品。
ABS濾板塑料模板常用規格表：
|
序號 |
長×寬/mm |
凹槽高度/mm |
板厚/mm |
開孔數量 |
|
1 |
1100×275 |
60 |
5mm |
16 |
|
2 |
1138×920 |
80 |
5mm |
48 |
|
3 |
1138×920 |
80 |
5mm |
36 |
|
4 |
1138×920 |
100 |
5mm |
48 |
|
5 |
1138×920 |
100 |
5mm |
36 |
|
6 |
1138×617 |
100 |
5mm |
24 |
|
7 |
1138×617 |
100 |
5mm |
32 |
|
8 |
1138×467 |
100 |
5mm |
24 |
|
9 |
1138×617 |
80 |
5mm |
24 |
|
10 |
963×920 |
80 |
5mm |
36 |
|
11 |
963×963 |
80 |
5mm |
49 |
|
12 |
963×963 |
40 |
5mm |
49 |
|
13 |
963×443 |
80 |
5mm |
21 |
|
14 |
963×467 |
80 |
5mm |
18 |
|
15 |
964×950 |
40 |
5mm |
49 |
|
16 |
964×950 |
80 |
5mm |
49 |
|
17 |
964×965 |
40 |
5mm |
49 |
